Construire une représentation utile
Étudier le rythme des montants, les passages et les raccords avec l’existant avant de développer les détails graphiques.
ÉTUDE 04 / Métal & verre
Verrière intérieure
AREEB DESIGN / CONCEPTION & DOCUMENTATION
Articuler séparation des espaces, lumière et dessin des montants.

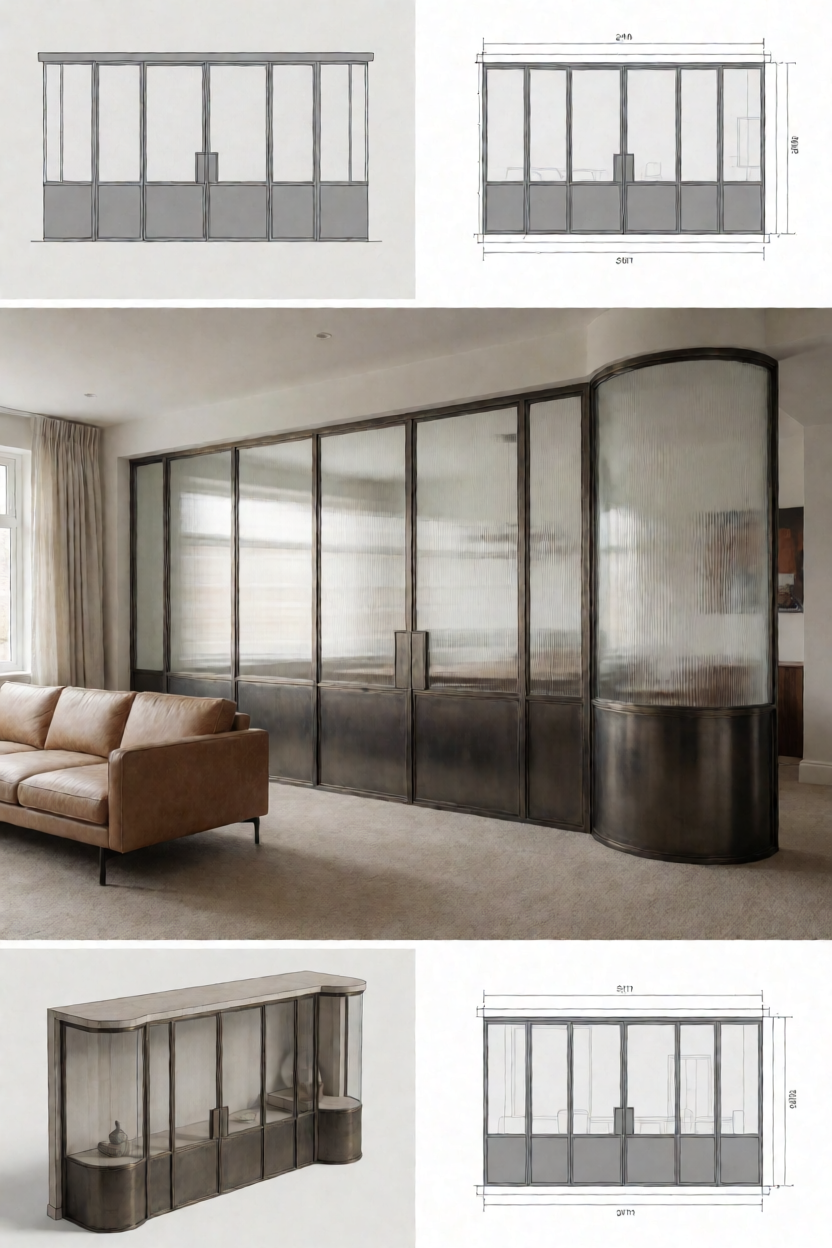

PLANCHE ILLUSTRATIVE / 04
DU VISUEL À UNE MISSION RÉELLE
Ce que le dossier
doit rendre lisible.
Partir des informations du projet
- Croquis ou plans avec dimensions disponibles
- Photos et implantation dans l’existant
- Usage, matériaux et finitions souhaités
- Contraintes de pose et intervenants identifiés
Définir le bon niveau de détail
Implantation, modèle 3D, plans graphiques, détails et repérage selon devis. Dimensionnement, ancrages et validations par le professionnel compétent si nécessaires.
Une illustration, pas un dossier d’exécution
Ce visuel ne décrit pas une réalisation client. Ses cotes, textes et quantités sont illustratifs. Une mission réelle nécessite ses propres données et les vérifications adaptées.
